سیم کشی کولر ابی طبق رنگ بندی: راهنمای کامل و تخصصی

سیم کشی کولر ابی طبق رنگ بندی یکی از مهم ترین مراحل در نصب، سرویس و تعمیر کولر آبی است که مستقیماً با عملکرد صحیح و ایمنی کاربران در ارتباط است. اگر این فرآیند با دقت، بر اساس اصول استاندارد و طبق رنگ سیم ها انجام نشود، نه تنها عملکرد دستگاه دچار مشکل می شود بلکه می تواند خطرات جدی مانند برق گرفتگی یا آتش سوزی به همراه داشته باشد.

در این راهنمای جامع، مراحل کامل سیم کشی کولر آبی طبق رنگ بندی، با جزئیات فنی، نکات ایمنی، استانداردهای جهانی و روش تست پس از نصب ارائه شده است تا شما بتوانید کولر آبی خود را با اطمینان، سرعت و دقت راه اندازی یا تعمیر کنید.

سیم کشی کولر ابی طبق رنگ بندی چیست؟

در سیستم برق رسانی کولر آبی، هر سیم نقش متفاوتی دارد و با یک رنگ خاص مشخص شده است. رنگ سیم کولر آبی طبق استاندارد جهانی تعریف شده اند تا اشتباهات سیم کشی کاهش یابد و ایمنی افزایش پیدا کند. معمولا رنگ بندی سیم کولر آبی به صورت زیر است:

• آبی: سیم نول (Neutral)
• قهوه ای یا قرمز: فاز مربوط به موتور (دور کند)
• مشکی: فاز مربوط به موتور (دور تند)
• زرد یا سبز: اتصال به زمین (ارت)
• نارنجی یا سفید: پمپ آب

آموزش سیم کشی کولر ابی طبق رنگ بندی مرحله به مرحله

سیم کشی کولر ابی طبق رنگ بندی یکی از مراحل اساسی در سرویس و تعمیر کولر آبی به شمار می رود. آشنایی با رنگ های مختلف سیم ها و کاربرد آنها، نه تنها فرآیند نصب را تسهیل می کند، بلکه به ایمنی و عملکرد بهینه کولر نیز کمک می نماید. در این بخش، به بررسی انواع رنگ بندی سیم ها در کولر آبی و نحوه استفاده از آنها می پردازیم.

مرحله اول: قطع برق و آماده سازی تجهیزات

قبل از هرگونه اقدامی، ابتدا برق اصلی را از فیوز یا کلید مینیاتوری قطع کنید. سپس ابزارهای مورد نیاز مانند پیچ گوشتی، تستر برق، نوار چسب برق، کانکتور و دم باریک را آماده کنید.

مرحله دوم: نصب كليد سیم کشی کولر ابی طبق رنگ بندی

ابتدا کلید سه پل را در نزدیکی محل نصب کولر نصب کنید. اتصالات به این صورت است:

• کلید اول: روشن/خاموش کردن پمپ آب

• کلید دوم: راه اندازی موتور در دور کند

• کلید سوم: راه اندازی موتور در دور تند

کلید باید در جعبه کلید نصب شود و از سیم های ۱.۵ یا ۲.۵ میلی متری استاندارد استفاده شود. در پشت کلیدها، ترمینال هایی با شماره مشخص شده اند که اتصال درست آن ها بسیار مهم است.

مرحله سوم: اتصال سیم ها به کلید سه پل

در پشت کلید سه پل معمولاً ۹ ترمینال دیده می شود. اتصال سیم ها طبق نقشه زیر انجام می شود:

شماره ترمینال	عملکرد	رنگ سیم
۱ و ۴	فاز ورودی (مشترک)	قهوه ای
۲	پمپ آب	نارنجی یا سفید
۳	نول مشترک	آبی
۷	دور تند موتور	مشکی
۹	دور کند موتور	قرمز یا قهوه ای

مرحله چهارم: اتصال سیم ها به موتور

در موتور کولر آبی سه ترمینال اصلی وجود دارد:

• ترمینال نول: اتصال به سیم آبی از کلید
• ترمینال دور تند: اتصال به سیم مشکی
• ترمینال دور کند: اتصال به سیم قرمز یا قهوه ای
• ترمینال ارت: اتصال به سیم سبز یا زرد

مرحله پنجم: اتصال پمپ آب کولر

پمپ آب برای رساندن آب به پوشال ها استفاده می شود. معمولاً دارای دو سیم است:

• یکی به نول (آبی)
• دیگری به خروجی پمپ در کلید (نارنجی)

استفاده از کانکتورهای مرغوب و ضدآب برای اتصالات توصیه می شود.

مرحله ششم: اتصال ارت برای تست نهایی و ایمنی

ارت یک سیم سبز یا زرد است که به بدنه فلزی کولر متصل می شود تا در صورت نشتی جریان، برق به زمین منتقل شود و خطر برق گرفتگی به صفر برسد. نصب ارت برای هر کولر آبی الزامی است.

نقشه استاندارد سیم کشی کولر ابی طبق رنگ بندی

سیم	رنگ	عملکرد
فاز مشترک	قهوه ای	ورودی برق به کلید
نول	آبی	برگشت برق به موتور و پمپ
پمپ	نارنجی	تغذیه پمپ آب
دور کند موتور	قرمز یا قهوه ای	کاهش سرعت فن
دور تند موتور	مشکی	افزایش سرعت فن
ارت	سبز یا زرد	ایمنی الکتریکی

چرا رعایت رنگ بندی در سیم کشی کولر آبی اهمیت دارد؟

• کاهش اشتباهات فنی: شناخت دقیق رنگ ها مانع از اتصال اشتباه سیم ها می شود.
• افزایش ایمنی: اتصال ارت صحیح و استفاده از نول استاندارد، خطر برق گرفتگی را کاهش می دهد.
• سازگاری با تعمیرات آتی: برقکاران دیگر نیز می توانند سریع تر و دقیق تر دستگاه را سرویس کنند.
• جلوگیری از سوختن موتور: اتصال اشتباه فاز یا نول می تواند به موتور آسیب جدی وارد کند.

نکات ایمنی قبل و بعد از سیم کشی کولر ابی طبق رنگ بندی

• برق اصلی را قطع کنید.
• تست سلامت کلیدها و سیم ها انجام شود.
• اتصالات را با نوار چسب برق یا کانکتور عایق بندی کنید.
• پس از نصب، تست نهایی انجام دهید (پمپ، دور کند، دور تند).
• وجود فیوز یا کلید مینیاتوری برای حفاظت مدار ضروری است.

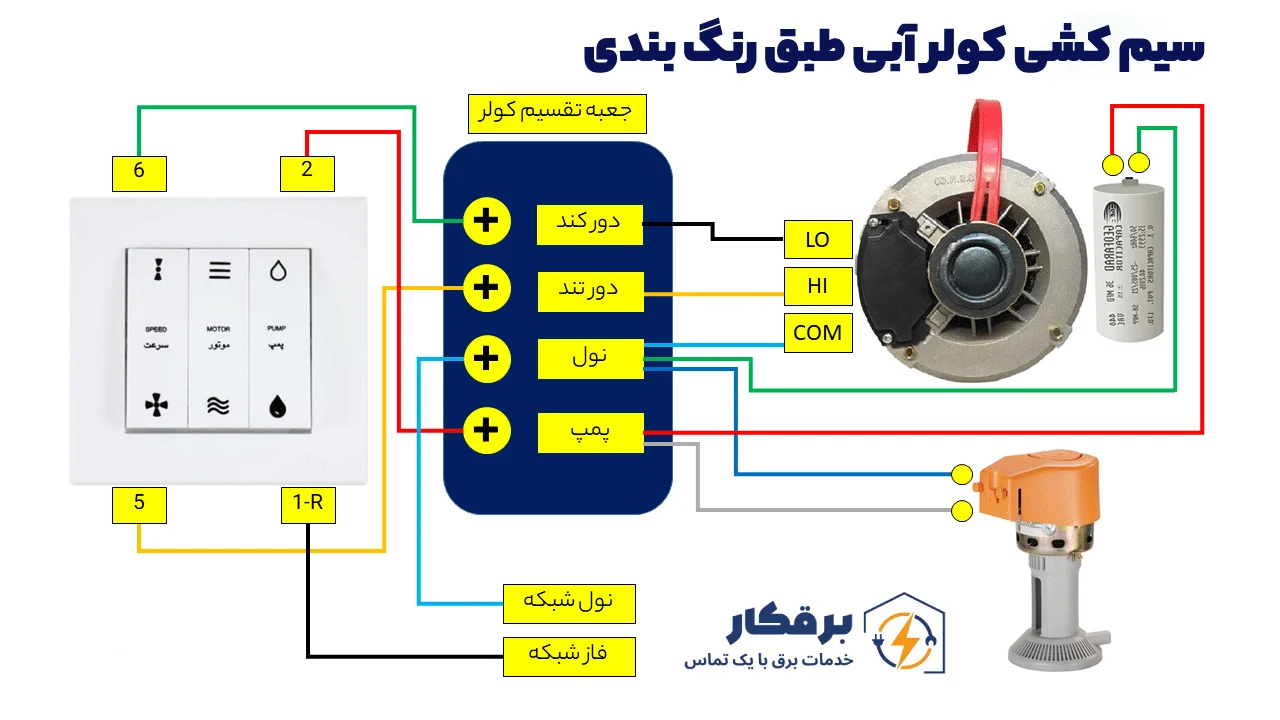

نقشه سیم کشی کولر ابی طبق رنگ بندی استاندارد

برای نصب ایمن و اصولی کولر آبی، آشنایی با نقشه سیم کشی ضروری است. نقشه استاندارد معمولاً شامل بخش های زیر است:

• اتصال به موتور: سیم فاز (آبی) به ترمینال موتور متصل می شود.
• پمپ آب: سیم قهوه ای به ورودی پمپ متصل و سیم ارت به بدنه کولر وصل می شود.
• کلید کولر: کلید سه پل استاندارد (خاموش/روشن، پمپ، موتور) استفاده می شود.

اشتباهات رایج در سیم کشی کولر آبی و راه حل ها

• عدم استفاده از ارت: منجر به خطر برق گرفتگی می شود – همیشه ارت را نصب کنید.
• اتصال اشتباه نول و فاز: می تواند باعث سوختن موتور یا کلید شود – با تستر برق قبل از اتصال بررسی کنید.
• استفاده از سیم غیر استاندارد: خطر آتش سوزی افزایش می یابد – از سیم با عایق مقاوم و تاییدیه ISIRI استفاده کنید.
• نصب کلید غیر استاندارد: کلیدهای تقلبی با سیم کشی ضعیف می توانند منبع خطر باشند – از برندهای معتبر خرید کنید.

مزایای رعایت استاندارد رنگ بندی در سیم کشی کولر آبی

• نصب سریع تر و بی نقص
• افزایش عمر مفید دستگاه
• تطابق با نقشه های مهندسی
• سهولت در تعمیرات بعدی
• جلوگیری از خطرات ناشی از برق

خدمات تعمیر کولر آبی غرب تهران به صورت سیار

سوالات متداول سیم کشی کولر ابی طبق رنگ بندی

سیم کشی کولر آبی بدون ارت ایمن است؟
خیر، وجود سیم ارت برای محافظت از جان کاربر در سیم کشی کولر آبی الزامی است.

چرا موتور کولر آبی کار نمی کند؟
ممکن است سیم کشی اشتباه باشد و یا قطعی برق وجود داشته باشد. همچنین موتور را از لحاظ فنی بررسی کنید. در صورت نیاز به تعمیرات موتور کولر آبی با مجموعه برقکار تماس بگیرید

چگونه از درست بودن سیم کشی مطمئن شویم؟
با استفاده از تستر برق، می توانید جریان برق را در سیم ها بررسی کنید.

آیا می توان سیم کشی کولر آبی را خودمان انجام دهیم؟
اگر دانش کافی دارید و به ابزارهای لازم دسترسی دارید، بله؛ در غیر این صورت، از یک برقکار حرفه ای کمک بگیرید.

آیا نوع سیم در کولر آبی اهمیت دارد؟
بله، استفاده از سیم های مقاوم در برابر رطوبت و با عایق بندی مناسب ضروری است.

چگونه متوجه شویم سیم ارت به درستی متصل شده؟
با تستر ارت می توانید اتصال صحیح را بررسی کنید.

کدام نوع سیم برای کولر آبی مناسب است؟
سیم با روکش PVC مقاوم در برابر رطوبت و با سایز ۱.۵ یا ۲.۵ میلی‌متر توصیه می‌شود.

مقاله: کولر آبی چگونه کار میکند؟

جمع بندی نهایی: اهمیت سیم کشی کولر ابی طبق رنگ بندی

سیم کشی کولر آبی طبق رنگ بندی به عنوان یکی از مراحل حیاتی در نصب و راه اندازی این دستگاه های خنک کننده، نیازمند دقت و آگاهی است. این اطلاعات نه تنها به شما امکان می دهد که کولر آبی خود را به درستی نصب کنید، بلکه به شما این اطمینان را می دهد که در روزهای گرم سال، از خنکی مطبوع این دستگاه بهره مند خواهید شد. با رعایت نکات ارائه شده و بهره گیری از مشاوره های متخصصین، می توانید تجربه ای مطمئن و لذت بخش از استفاده از کولر آبی خود داشته باشید.

در نهایت، به یاد داشته باشید که نصب و سیم کشی کولر آبی به عنوان یک فرایند کلیدی، تنها به دانش و اطلاعات فنی نیاز ندارد، بلکه به توجه به جزئیات و رعایت نکات ایمنی نیز بسیار وابسته است. با توجه به این نکات، شما می توانید از دستگاه خود به بهترین نحو استفاده کنید و از هوای خنک و دلپذیر در تابستان های داغ لذت ببرید.
